产品尺寸： ≤Ф280×430mm。

重量：≤22kg。

详细的产品尺寸请致电我公司：0755-23723360。

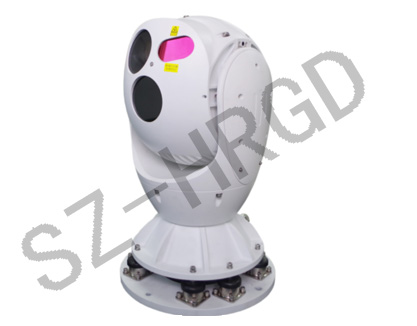

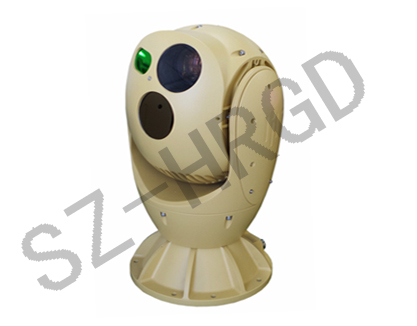

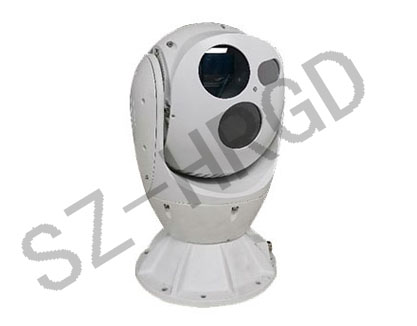

SDU280稳定平台

稳定平台

1、两轴陀螺稳定平台；

2、工作角度范围：方位0º~360º连续，俯仰-45º~+45º（最大可调+90º）；

3、跟踪速度、加速度：

最大角速度≥60º/S；

最低平稳角速度≤0.01º/S；

最大角加速度≥80º/S²；

4、稳定精度：瞄准线双向稳定，随机误差≤30μrad（1σ）；

5、船体纵横摇≤±14°，周期大于6秒时，视轴稳定精度≤2mrad；

6、船体纵横摇＞±14°而≤±30°，周期大于6秒时，系统能正常工作。

7、平台隔离度：90% @ 1Hz;

8、跟踪精度：随机误差≤1mrad（1σ）。

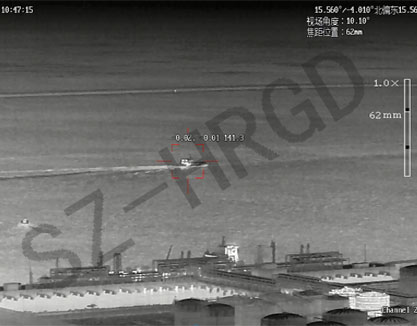

视频跟踪器

1、跟踪模式：手动、自动:（本系统可定制：可与船上的雷达、电罗经、AIS、GPS或北斗连接）。

主控系统

1、工控机：八核工业控制计算机，16G内存，500G硬盘。


船用光电综合管理平台软件

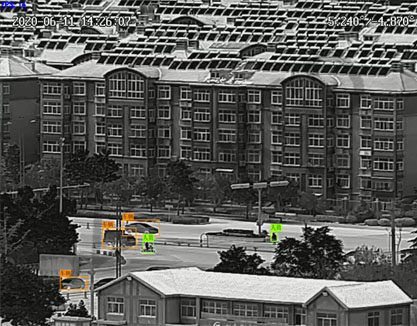

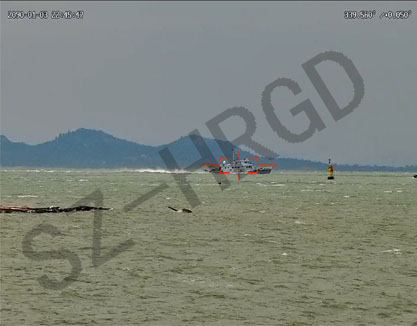

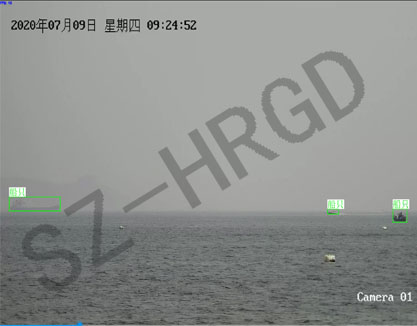

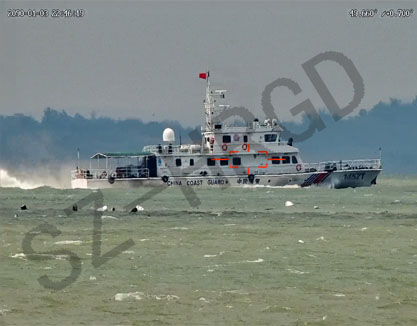

1、视频监控：支持HR光电设备接入、PTZ、扫描、跟踪以及目标识别检测控制，支持可见光船号识别，支持抓图、录像及回放；
2、雷达监控：支持HR标准协议雷达数据接入，支持目标航迹、方位、距离、速度显示；可选雷达、罗经、AIS、GPS数据对接；
3、AIS监控：支持接收AIS报文，解析展示船名、MMSI、呼号、目的地、类型、导航状态、经纬度、航向、COG和SOG等信息；
4、NMEA0183接入：支持NMEA0183协议数据的接入，支持对TTM、GLL、OSD、GGA、TLL和RMC等语句的解析；
5、电子海图：内置电子海图，支持对船舶、雷达目标、AIS信息等标记、实时渲染展示；
6、操控：软件、操纵杆、操作按键和鼠标；
7、录像记录设备：视频输入2路；硬盘录像机：可实时录制、随时回放，H.264格式影像可连续记录时间30天以上；
8、接口：工控机RS232串口1个；工控机USB接口2个；录像设备USB接口：1个；录像设备VGA接口：1个 分辨率1920×1080/60Hz。设备与系统管路接口统一采用GB/T2501。

系统功耗

1、功耗：常值≤80W，峰值≤260W。

物理数据

1、重量：≤22kg；

2、体积：≤Ф280×430mm。

通讯接口

1、RS-422,RS-485数据通讯接口；

2、RJ45网络接口。

系统供电

1、220VAC±20%/50HZ或DC24V。

可靠性、维修性

1、连续工作时间≥200h；

2、平均故障修复时间MTTR≤0.4h。

工作环境

1、工作温度： -35℃~+60℃；

2、贮存温度： -45℃~+70℃；

3、湿度：相对湿度95%（45℃时）；

4、其他条件：按相应载机工作条件执行。

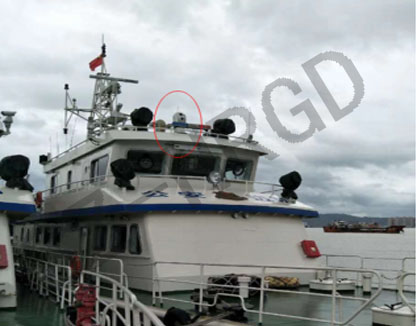

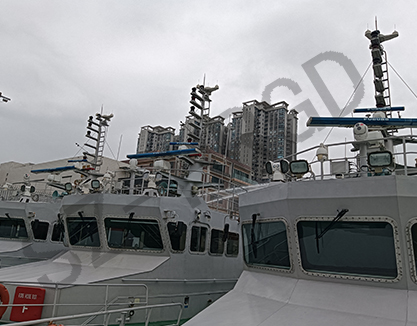

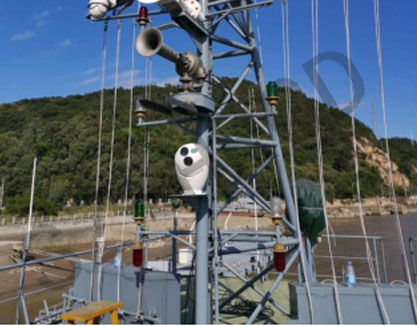

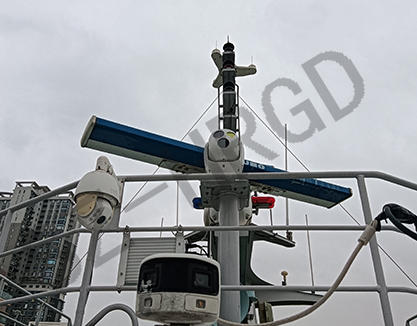

          该设备广泛应用于海警船、海监船、海事船、渔政船、巡逻艇、救助船、缉私艇、科考船、客船、高速船、冲锋艇、夜巡执法艇、无人艇、远洋货轮、工程船、油船、LNG船、消防船、拖轮、游艇、各类航道执法船、大型活动及会议安保、警察反恐维稳及军方侦查巡逻等等。

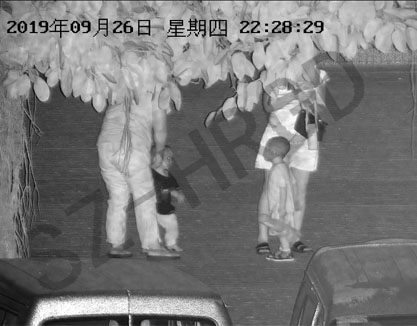

          本系统配有，舱外向器：配有高清可见光透雾摄像机、配有制冷型或非制冷红外热成像、配有激光测距或激光照明器。舱内显控设备：配有高清显示器，配有工控机（含船载光电管理平台），配有控制键盘、配有录像机等相关设备组成的一整套光电取证系统。
